Stacionárna nádrž na letecké palivá SECUR BOX

Nádrž pre letecké palivá so záchytnou vaňou, ktorá vie zachytiť až 110% objemu skladovacej nádrže.

Technický popis:

  • Jednoplášťová oceľová nádrž so záchytnou vaňou, ktorá vie zachytiť 110% objemu skladovacej nádrže
  • Vyrobená s kvalitnej uhlíkovej ocele S235JR podľa UNI EN 10025, možnosť vyrobiť aj s nerezovej ocele
  • Opatrená podperami proti pohybu
  • Nádrže sú vo výrobe podrobené tlakovej skúške s vystaveným certifikátom
  • Vnútorný povrch nádrže je pokrytý špeciálnym náterom kompatibilným s leteckým palivom

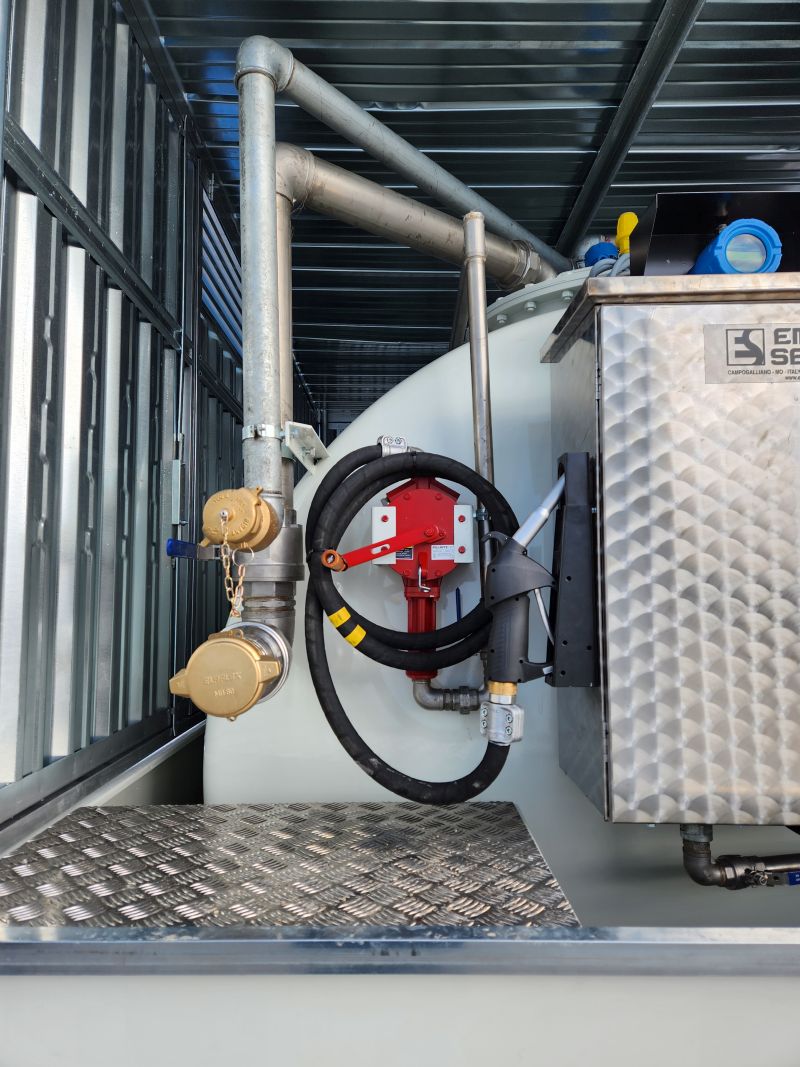

  • Nádrž je naklonená pod uhlom 1% s jímkou na nečistoty a ručným čerpadlom na vzorky

Výbava skladovacej nádrže:

  • Ø 500 mm prielez s tesnením a pevne priskrutkovaným vekom
  • 3″ uzamykateľný adaptér pre plnenie nádrže v hornej časti nádrže / za doplatok predné plnenie v pracovnej výške
  • Vetrací otvor s bezpečnostnou poistkou
  • Sacie potrubie 2″ s uzatváracím ventilom
  • Hliníková merná kalibrovaná tyč pre ručné meranie hladiny paliva / za doplatok digitálne meranie hladiny DIGIMON
  • Mechanická ochrana proti preplneniu nádrže, plavák preruší prívod paliva na hodnote 90% objemu nádrže
  • Uzemňovací bod

Záchytná nádrž:

Vyrobená z uhlíkovej ocele, samonosný základový rám navrhnutý tak, aby bol priskrutkovaný k dolnej časti nádrže. Môže byť umiestnená na všetkých druhoch povrchu (a to aj pre trvalú inštaláciu). Záchytná nádrž je navrhutá tak, aby zadržala najmenej 110% objemu paliva skladovacej nádrže. Je dodávaná s otvormi pre zdvíhanie pomocou vysokozdvižného vozíka, obsahuje uzemňovací bod, vypúšťaciu skrutku pre bežnú údržbu a čistenie + 4 ks konzoly určené pre upevnenie stĺpikov zo strešného systému. Od modelu 5000L sú záchytné nádrže vybavené protišmykovými schodmi a madlom pre uľahčenie prístupu.

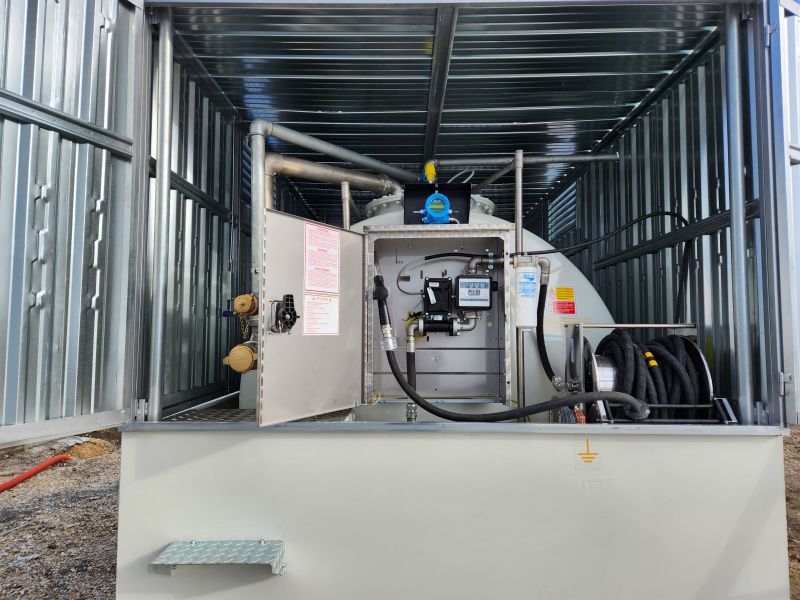

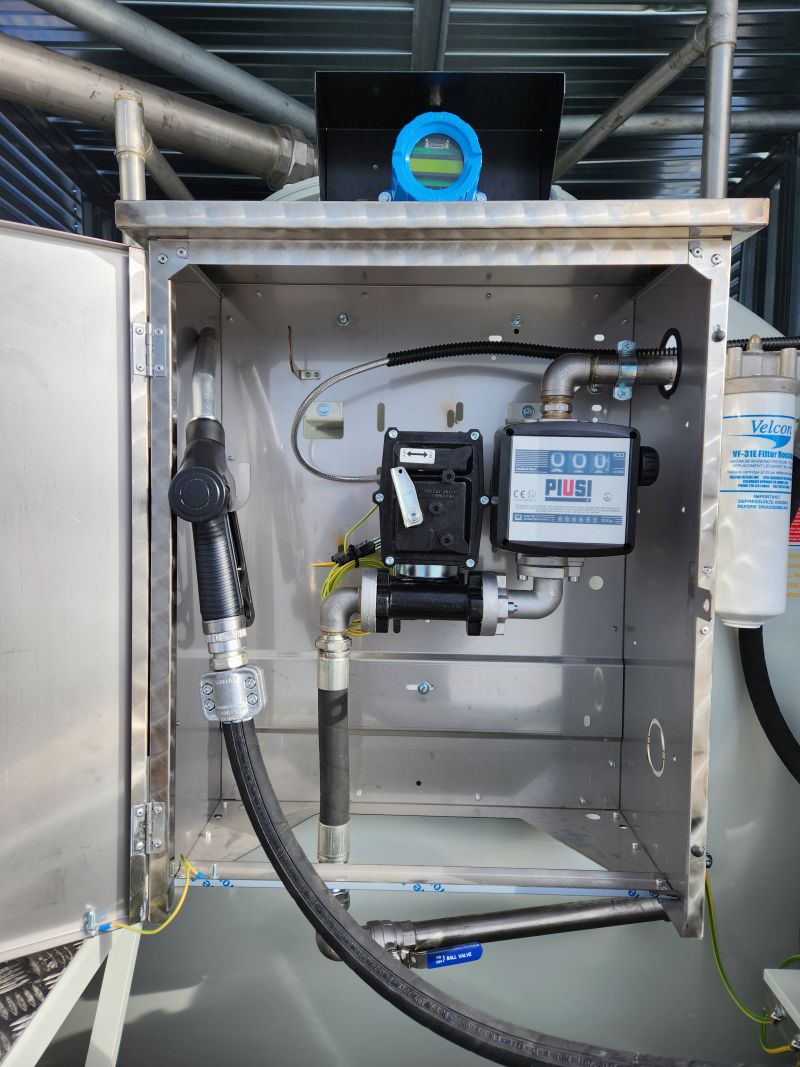

Výdajný systém:

  • Nerezová skriňa výdajného zariadenia vybavená zámkom
  • samonasávacie čerpadlo 230 V /ATEX, prietok 50 l / min., vstavaný by-pass ventil, vstupný hrubý filter filter
  • 5 m flexibilná tankovacia hadica DN 19 špeciálne určená pre letecké palivo
  • Automatická výdajná stop pištoľ ATEX
  • Mechanický prietokomer K33 /ATEX



Rozmery:

Nádrž skladovacia Záchytná nádrž
Objem Priemer Dĺžka Dĺžka Šírka Výška
3000l 1.430 2.000 2.550 1.850 670
5000l 1.600 2.772 3.200 1.750 900

Tento typ nádrže je možné dodať aj v objemoch 6000, 7000, 9000 litrov.

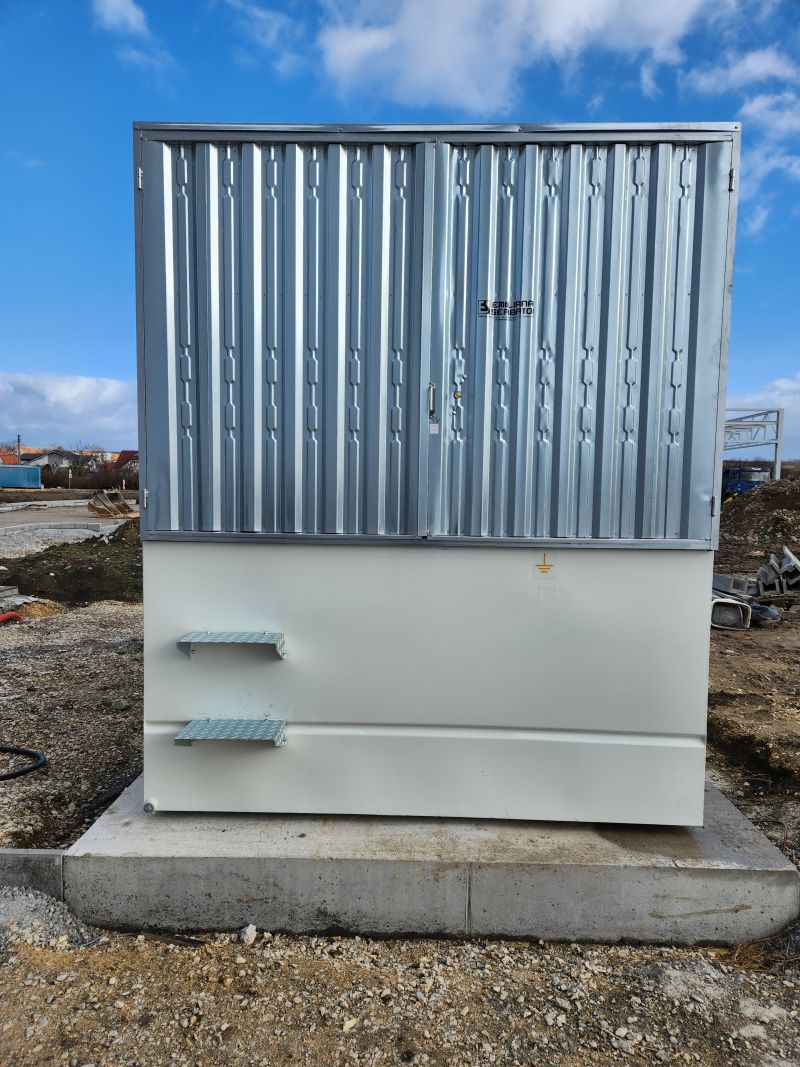

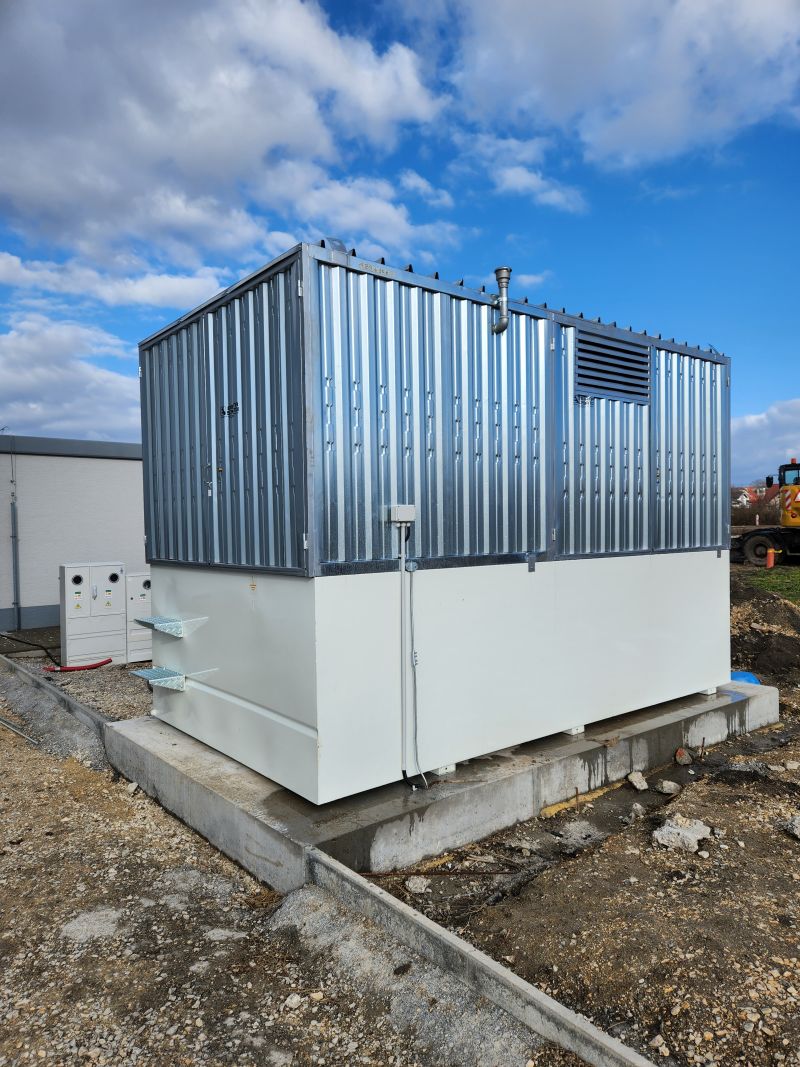

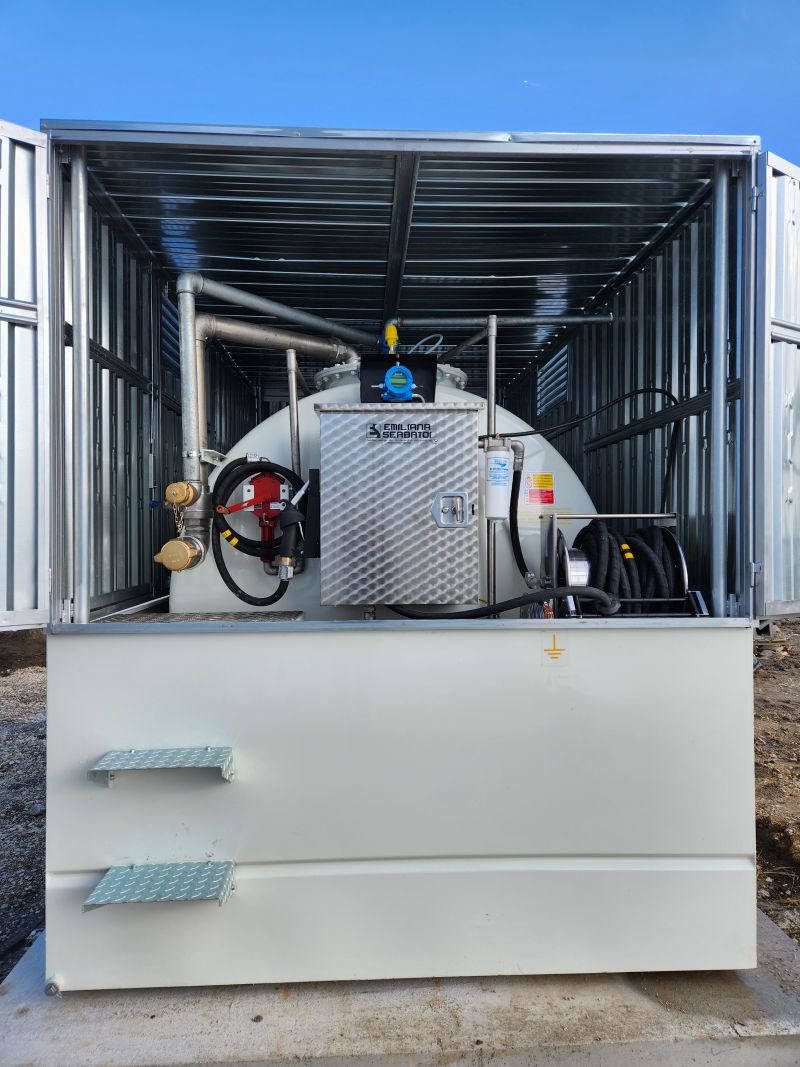

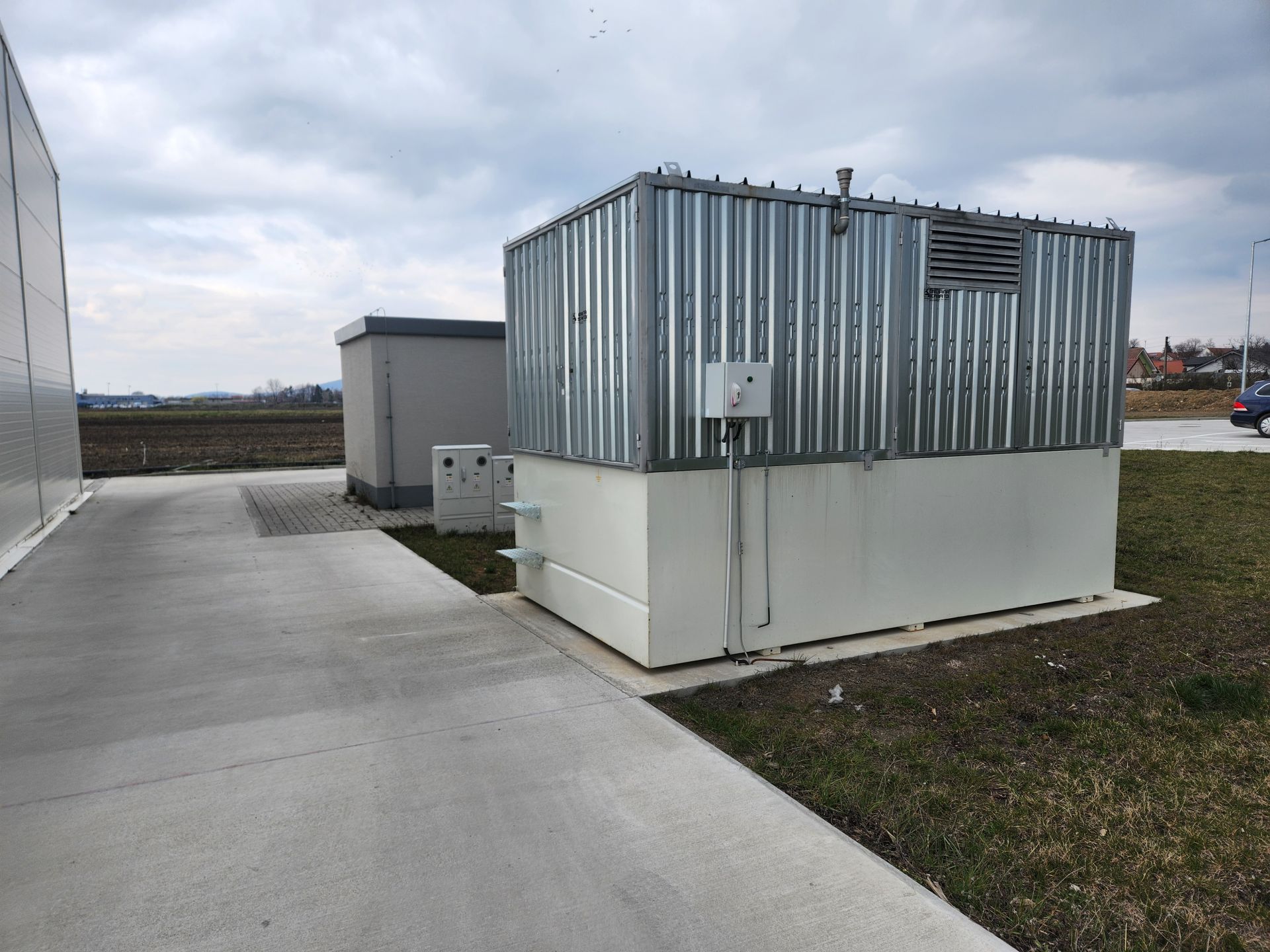

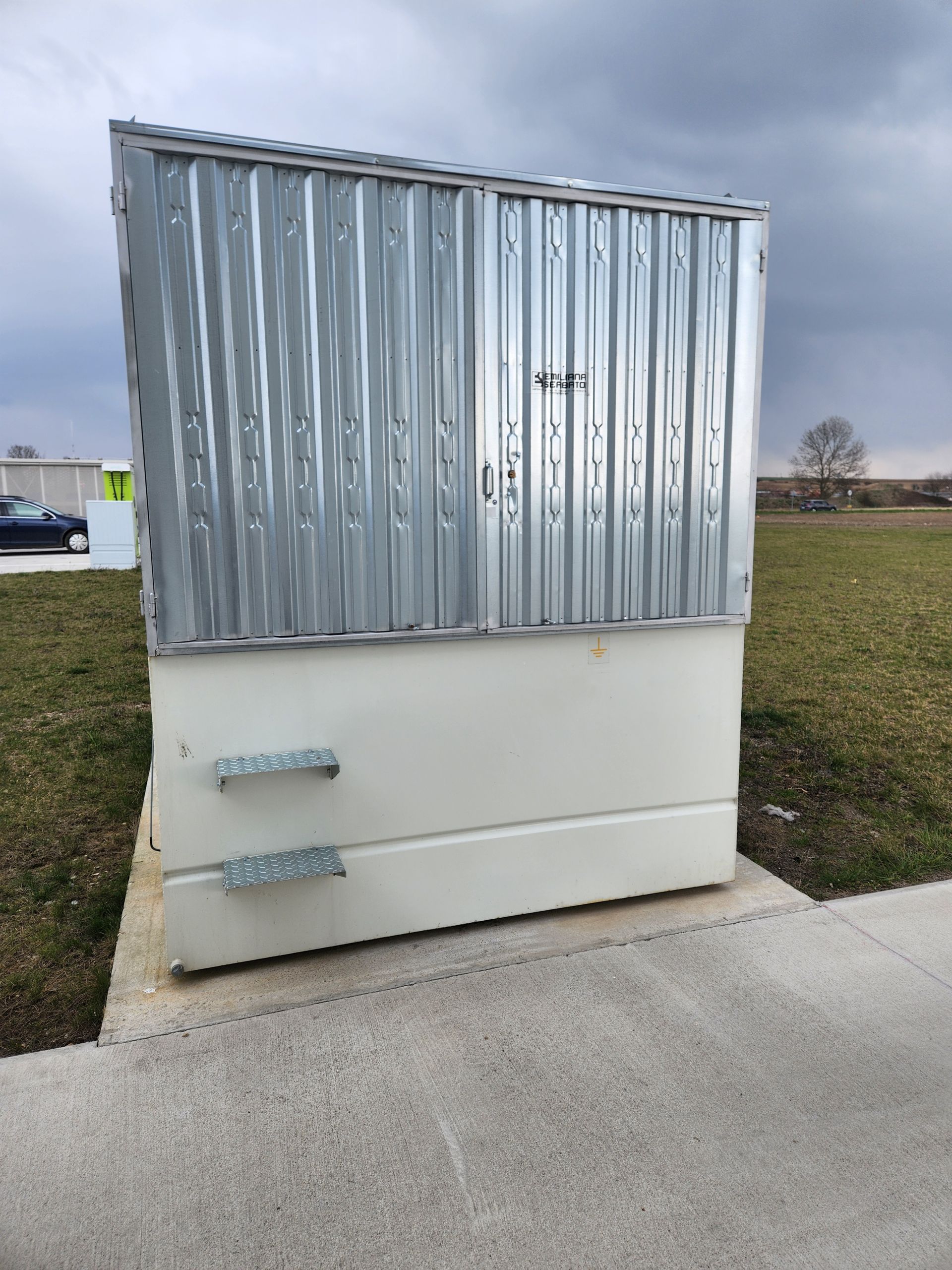

SECUR BOX – Kontajner na uzamknutie a ochranu celej nádrže.

  • vyrobené z pevného pozinkovaného plechu
  • 4 oká pre zdvíhanie zhora (len prázdna nádrž).
  • uzamykateľné predné dvierka s priamym prístupom k čerpaciemu zariadeniu
  • externý odvzdušňovací ventil

Voliteľné príslušenstvo:

  • Jemný filter VELCON VF 31 pre letecké palivá – 0,5 Mic
  • Naviják s 20 m oceľovým lankom a uzemňovacou svorkou
  • DIGIMAG + DIGIMON, kontinuálne meranie hladiny
  • Hadicový pružinový navíjač s dĺžkou hadice podľa požiadavky 10,15,20 m

Záruka na tesnosť nádrže  5 rokov, na vybavenie 2 roky.

Požiadajte si o cenovú ponuku .
