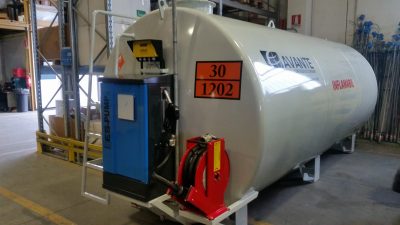

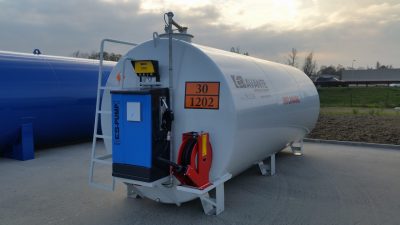

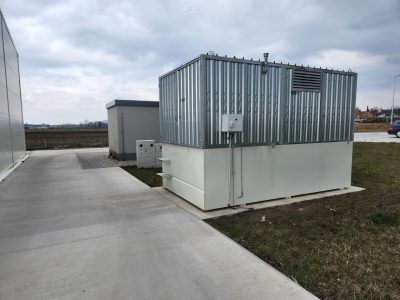

Stacionárna nádrž na letecké palivo ES 1

Jednoplášťová oceľová nádrž so záchytnou vaňou, ktorá vie zachytiť 100% objemu skladovacej nádrže

Technický popis:

  • Jednoplášťová oceľová nádrž so záchytnou vaňou, ktorá vie zachytiť 100% objemu skladovacej nádrže
  • Vyrobená s kvalitnej uhlíkovej ocele S235JR podľa UNI EN 10025
  • Opatrená podperami proti pohybu
  • Nádrže sú vo výrobe podrobené tlakovej skúšky s vystaveným certifikátom
  • Vnútorný povrch nádrže je pokrytý špeciálnym náterom kompatibilným s leteckým palivom

Výbava skladovacej nádrže:

  • Ø 500 mm prielez s tesnením a pevne priskrutkovaným vekom
  • 3 „uzamykateľný adaptér pre plnenie nádrže
  • Vetrací otvor s bezpečnostnou poistkou
  • Sacie potrubie 2 “ s uzatváracím ventilom
  • Hliníková merná kalibrovaná tyč pre ručné meranie hladiny paliva
  • Mechanická ochrana proti preplneniu nádrže, plavák preruší prívod paliva na hodnote 90% objemu nádrže
  • Uzemňovací bod

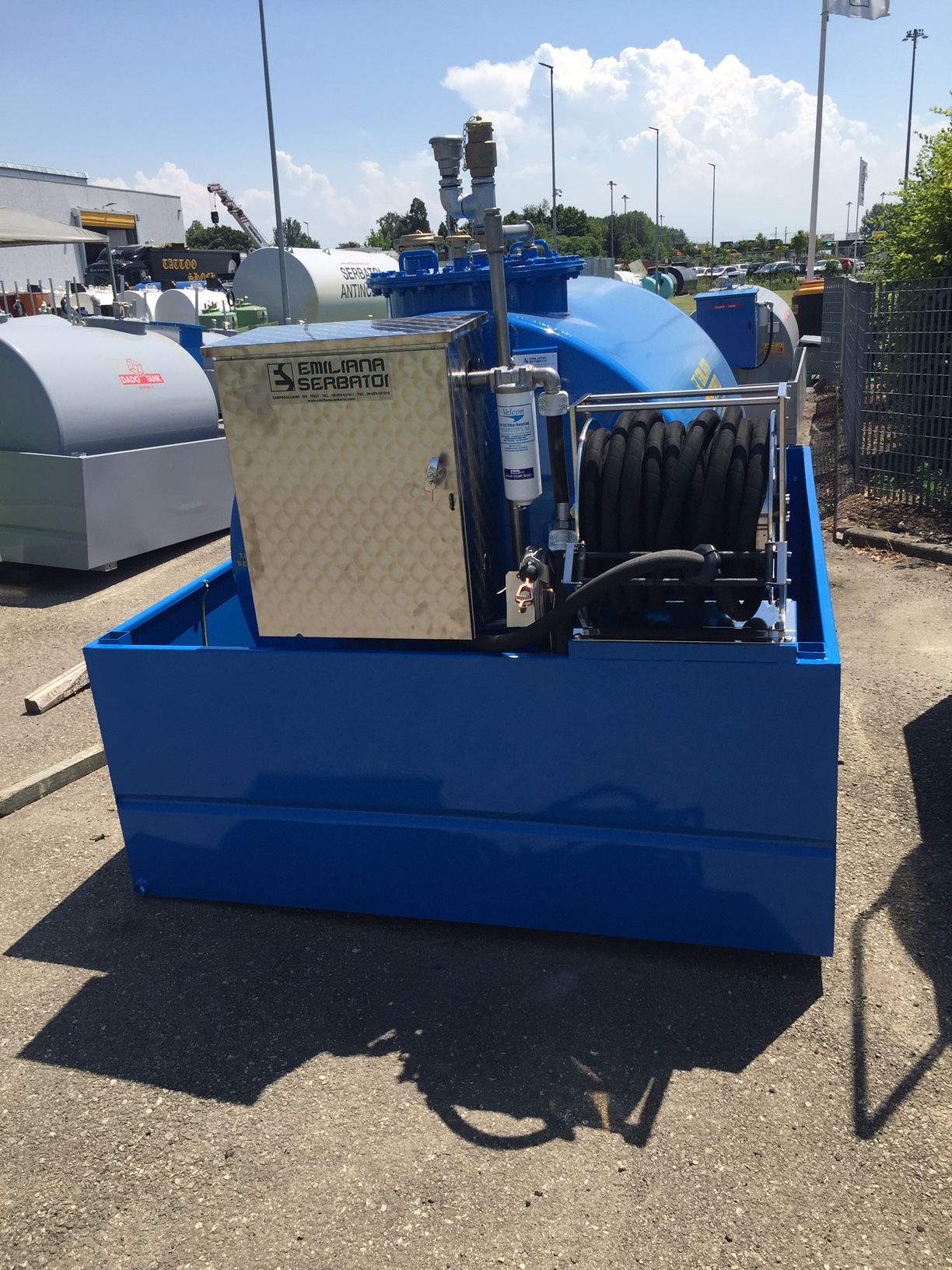

Záchytná nádrž:

Vyrobená z uhlíkovej ocele, samonosný základový rám navrhnutý tak, aby bol priskrutkovaný k dolnej časti nádrže. Môže byť umiestnená na všetkých druhoch povrchu (a to aj pre trvalú inštaláciu). Záchytná nádrž je navrhutá tak, aby zadržala najmenej 100% objemu paliva skladovacej nádrže. Je dodávaná s otvormi pre zdvíhanie pomocou vysokozdvižného vozíka, obsahuje uzemňovací bod, vypúšťaciu skrutku pre bežnú údržbu a čistenie + 4 ks konzoly určené pre upevnenie stĺpikov zo strešného systému. Od modelu 5000L sú záchytné nádrže vybavené protišmykovými schodmi a madlom pre uľahčenie prístupu.

Výdajný systém:

  • Nerezová skriňa výdajného zariadenia vybavená zámkom
  • samonasávacie čerpadlo 230 V /ATEX, prietok 50 l / min., vstavaný by-pass ventil, vstupný filter
  • 5 m flexibilná tankovacia hadica DN 19 špeciálne určená pre letecké palivo s oficiálnym certifikátom schválenia
  • Automatická výdajná stop pištoľ ATEX
  • Mechanický prietokomer K33 /ATEX

DIGIMAG – elektronické kontinuálne meranie hladiny

Digimag je magnetostrikčná sonda na vysoko presné kontinuálne meranie hladiny v nádrži. Vysielač sa skladá z elektronického obvodu s 16-bitovým 16 MHz mikroprocesorom – technológie flash, tyče z nerezovej ocele s hliníkovým odliatkom hlavy.

Nasledujúce údaje sa postupne zobrazujú na displeji:

  • Úroveň kvapaliny v nádrži (L).
  • Úroveň kvapaliny v nádrži (mm).
  • prázdny priestor v nádrži (L).
  • Objem benzínu v (%)
  • Prítomnosť vody (voliteľne) z (mm).
  • Palivová priemerná teplota (voliteľne), (°C).
  • Kompenzácia teploty (iba so snímačom teploty) 15° C
  • Hmotnosť produktu (kg).
  • Prítomnosť aktívnych alarmov, teplota, prítomnosť vody v nádrži, atď.

Technická špecifikácia:

  • elektronika: 16-bit Flash technológia mikroprocesor 16 MHz.
  • pripojenie k nádrži: závit z poniklovanej mosadze 2 „M BSPP.
  • tyč – Nerezová oceľ AISI 304
  • presnosť: +/- 0,5 mm, Rozlíšenie: +/- 0,1 mm.
  • presnosť teploty (v rozsahu -20 + 70 °C) +/- 0,2 °C
  • napájanie: Batérie 9-30 V, alebo 230 V
  • sériový komunikačný port: RS 485 (voliteľne).
  • merací rozsah od 200 mm do 13.000 mm.
  • certifikované a označené značkou CE.
  • 4 poplachové relé (t.j. min poplachové úrovne, alarm pre max úroveň, atď.).
  • ATEX certifikácia: CESI ATEX 020 II 1/2 GD Ex d IIC T6 Ex tD A21 IP66 / 68 T85 °C

Strešný systém:

Strešný systém pre ochranu proti poveternostným vplyvom, ktorý sa skladá z robustného oceľového pozinkovaného rámu, na ktorom je pripevnený pozinkovaný trapézový plech; je navrhnutý tak, aby sa ľahko a rýchlo namontoval a priskrutkoval k nádrži.

Rozmery:

Nádrž skladovacia Záchytná nádrž
Objem Priemer Dĺžka Dĺžka Šírka Výška
3000l 1.430 2.000 2.550 1.850 670
5000l 1.600 2.772 3.200 1.750 900

Tento typ nádrže je možné dodať aj v objemoch 6000, 7000, 9000, 10.000, 12.000, 15.000, 20.000 litrov.

Voliteľné príslušenstvo:

  • Digitálny prietokomer K24 /ATEX
  • Jemný filter VELCON VF 31 pre letecké palivá 0,5Mic
  • Naviják s 20 m oceľovým lankom a uzemňovacou svorkou
  • DIGIMAG, kontinuálne meranie hladiny
  • Hadicový navíjač s dĺžkou hadice podľa požiadavky
  • Strešný systém pre nádrž 3000l
  • Strešný systém pre nádrž 5000l

Sprievodná dokumentácia k nádržiam:

  • Návod na obsluhu a údržbu.
  • Vyhlásenie o zhode ES
  • Tlaková skúška – certifikát
  • Kalibračná tabuľka

Záruka na tesnosť zariadenia 5 rokov, na vybavenie 2 roky.
